多回转系列阀门电动装置
电动装置概述
DZW普通型多回转阀门电动头通称为 Z 型。适用于阀瓣做直线运动的阀门，如闸阀、截止阀、隔膜阀、水闸门等。用于阀门的开启、关闭或调节，是对阀门实现远控、集控和自控的必不可少的驱动装置。DZW普通型多回转阀门电动头具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。DZW普通型多回转阀门电动装置广泛用于电力、冶金、石油、化工、造纸、污水处理等部门。
阀门电动装置按使用环境分：
Z 为普通型； ZW 为户外型； ZB 为隔爆型； ZZ 为整体型； ZT 为调节型。
按输出作用力分：
有转矩型和推力型。
DZW普通型多回转阀门电动头的性能符合 JB/T8528-1997 《普通型阀门电动装置技术条件》的规定。防爆型的性能符合 GB3836.1-83 《爆炸性环境用防爆电气设备通用要求》， GB3836.2-83 《爆炸性环境用防爆电气设备隔爆型电气设备“ d ”》及 JB/T8529-1997 《隔爆型阀门电动装置技术条件》的规定。
2.型号表示方法
瑞克特DZW普通型多回转阀门电动装置型号命名方式：
3.主要技术参数
3.1 电源：电机为三相交流，380V（特殊订货660V、440V或220V），50Hz（特殊订货60Hz）；控制线电压220V/50Hz（特殊订货60Hz）；远程控制电压24VDC。
3.2 工作环境：
3.2.1 环境温度：-20—+60℃（特殊订货-60—+80℃）
3.2.2 相对温度：≤90%(25℃时）
3.2.3 普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所；防爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1-T4组的爆炸性气体混合物。（详见GB3836.1）
3.2.4 防护等级：户外型和防爆型为IP55（可订制IP67）。
3.3 瑞克特DZW普通型阀门电动装置工作制：为短时10分钟（可订制30分钟）。
3.4 型号规格和主要性能参数
| 型号 规格 | 额定 转矩 N.m | 公称 推力 KN | 阀杆直径 mm | 转圈数 | 手动 速比 | 输出 转速 r/min | 电机 | ||
|---|---|---|---|---|---|---|---|---|---|
型号 | 功率 | 电流 | |||||||
DZW5 | 50 | 20 | 28 | 10 | 1∶1 | 12 | YDF112 | 0.12 | 0.7 |
DZW10 | 100 | 40 | 28 | 50 | 1∶1 | 24 | YDF212 | 0.25 | 1.3 |
36 | YDF221 | 0.37 | 1.6 | ||||||
DZW15 | 150 | 40 | 28 | 50 | 1∶1 | 24 | YDF221 | 0.37 | 1.6 |
36 | YDF222 | 0.55 | 2.4 | ||||||
DZW20 | 200 | 100 | 40 | 50 | 1∶1 | 18 | YDF221 | 0.37 | 1.6 |
DZW30 | 300 | 100 | 40 | 50 | 1∶1 | 18 | YDF222 | 0.55 | 2.4 |
DZW45 | 450 | 150 | 48 | 120 | 1∶1 | 24 | YDF311 | 1.1 | 3.4 |
20∶1 | 36 | YDF312 | 1.5 | 4.5 | |||||
DZW60 | 600 | 150 | 48 | 120 | 1∶1 | 24 | YDF312 | 1.5 | 4.5 |
20∶1 | 36 | YDF321 | 2.2 | 6.5 | |||||
DZW90 | 900 | 200 | 60 | 120 | 1∶1 | 24 | YDF321 | 2.2 | 6.5 |
25∶1 | 36 | YDF322 | 3 | 9 | |||||
DZW120 | 1200 | 200 | 60 | 120 | 1∶1 |
24 | YDF322
| 3
| 9
|
25∶1 | |||||||||
DZW180 | 1800 | 325 | 70 | 150 | 25∶1 | 24 | YDF411 | 4 | 11 |
36 | YDF412 | 5.5 | 14 | ||||||
DZW250 | 2500 | 325 | 70 | 150 | 25∶1 | 24 | YDF412 | 5.5 | 14 |
DZW350 | 3500 | 700 | 78 | 120 | 25∶1 | 18 | YDF421 | 7.5 | 19 |
DZW500 | 5000 | 700 | 78 | 120 | 25∶1 | 18 | YDF422 | 10 | 26 |
注：如用户需要，本厂可提供其它的转速。
4.外形尺寸
型号 | H | H1 | L | L1 | F | F1 | F2 | F3 | F4 |
|---|---|---|---|---|---|---|---|---|---|
DZW5 | 232 | 96 | 410 | 275 | 261 | 156 | 156 | / | 290 |
DZW10/15 | 320 | 135 | 565 | 340 | 441 | 215 | 235 | 286 | 370 |
DZW20/30 | 320 | 135 | 610 | 385 | 441 | 215 | 235 | 286 | 370 |
DZW45/60 | 425 | 172 | 755 | 510 | 552 | 235 | 270 | 320 | 337 |
DZW90/120 | 456 | 180 | 825 | 535 | 621 | 260 | 315 | 350 | 371 |
DZW180/250 | 585 | 250 | 870 | 564 | 710 | 295 | 322 | 380 | 415 |
DZW350/500 | 694 | 252 | 1162 | 764 | 710 | 408 | 408 | 456 | 415 |
注：F1为普通型，F2为户外型，F3为防爆型，F4为整体型 | |||||||||
 |
|---|

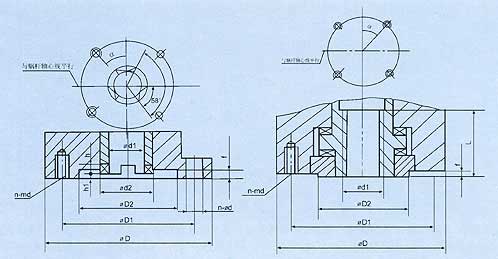

型号 | 转矩型连接尺寸JB2920 | 推力型连接尺寸GB12222 | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
法兰号 | D | D1 | D2 | h1 | f | h | d1 | d2 | d | n | a | 法兰号 | D | D1 | D2 | f | d1 | d | L | n | a | |
DZW5/10 | 2 | 145 | 120 | 90 |
2
| 4
| 8 | 30 | 45 | M10 |
4 |
45°
| F10 |
125 |
102 | 70 |
3 |
T28 |
M10 |
40 |
4
|
45°
|
2I | 115 | 95 | 75 | 6 | 26 | 39 | M8 | |||||||||||||||
DZW20/30 | 3 | 185 | 160 | 125 | 10 | 42 | 58 | M12 | F14 | 175 |
140 | 100 |
4 |
T40 | M16 |
55 | ||||||
3I | 145 | 120 | 90 | 8 | 30 | 45 | M10 | |||||||||||||||
DZW45/60 | 4 | 225 | 195 | 150 |
5 | 12 | 50 | 72 | ф18 | F16 | 210 | 165 | 130 |
5
| T48 | M20 | 70 | |||||
DZW90/ | 5 | 275 | 235 | 180 | 14 | 62 | 82 | ф22 | F25 |
300 |
254 |
200 |
T60 |
M16 |
90 |
8 |
22.5° | |||||
5I | 230 | 195 | 150 | 12 | 50 | 72 | ф18 | |||||||||||||||
DZW180/ | 7 | 330 | 285 | 220 | 3 | 6 | 16 | 72 | 98 | ф26 | F30 | 350 | 298 | 230 | T70 | M20 | 110 | |||||
DZW350/ | 8 | 380 | 340 | 280 | 3 | 6 | 20 | 80 | 118 | ф22 | 8 | 22.5° | F35 | 415 | 356 | 260 | 5 | T75 | M30 | 150 | 8 | - |
